Thông thường hiện nay các thiết bị gia đình như tivi tủ lạnh máy giặt điều hòa,.. rất phổ biến tại việt nam. Có rất nhiều nguyên nhân dẫn đến hỏng những thiết bị gia dụng này nhưng có một nguyên nhân phổ biến là chập cháy, thiết bị không hoạt động. Thường chúng ta sẽ mang ra tiệm hoặc cửa hàng sửa chữa điện tử để sửa, nhưng nếu bạn có một chút am hiểu kiến thức về điện có thể tự sửa chữa các lỗi đơn giản ngay tại nhà. Lỗi phổ biến nhất là cháy, nổ IC nguồn trong mạch điện, tiêu biểu phổ biến nhất là dòng IC nguồn TNY284 TNY285 TNY286 TNY290 của Power Integrations.
Hôm nay tôi sẽ giới thiệu qua về dòng IC này trong bài viết này, giúp các bạn hiểu sơ khai về nó và thay nó vào mạch như thế nào. ( bài viết được tham khảo tại trang authelectronic.com )

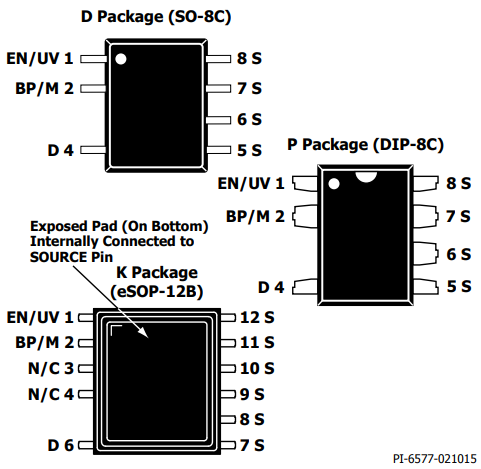

I Các kiểu chân
Dòng IC này có 3 kiểu chân cắm P, dán bé D, dán to K, phổ biến là TNY285P TNY286P TNY287P TNY288P, TNY285D TNY286D TNY288D, TNY285K TNY286K TNY287K TNY288K.
II Sơ đồ chân và chức năng
Chân D – chân này tích hợp Mosfet bên trong IC nguồn, hoạt động đóng cắt dòng điện theo tần số tạo ra bên trong IC nguồn
Chân BP/M – đây là chân đa chức năng, kết nối với các phần tử khác tạo ra các chức năng cho IC nguồn
Chân EU/EV – đây là chân cảm ứng dòng điện chạy qua IC nguồn, nó sẽ nhận biết dòng điện lúc dưới mức bình thường, hoặc quá mức bình thường cho phép, từ đó điều chỉnh lại dòng điện chạy qua IC phù hợp
Chân S – Chân S của Mosfet bên trong IC nguồn, cũng là chân GND của toàn mạch điện
III mạch điện ứng dụng
Chúng ta cùng phân tích một mạch nguồn cơ bản
Điện áp cấp đầu vào 90VAC – 295VAC qua cầu chì bảo vệ F1 5A, qua khối lọc nhiễu C1 RT1 L1, sau đó chỉnh lưu sang một chiều bằng bộ chỉnh lưu cầu 2KBP10M. Điện áp DC sau chỉnh lưu được san phẳng bằng tụ C2. Cực dương điện áp vào điểm 1 sơ cấp biến áp xung T1. Điểm T3 cuộn sơ cấp T1 đấu vào chân D của IC nguồn. Khối D1 R1 VR1 C3 sinh ra mục đích bảo vệ dòng điện quá dòng chạy qua Mosfet bên trong IC nguồn, hay tương đương bảo vệ chân D mosfet không bị thủng. Chân S của IC nguồn nối vào cực âm của điện áp DC sau chỉnh lưu.
Điện áp bên cuộn sơ cấp biến áp T1 bị băm nhỏ và cảm ứng điện sang cuộn sơ cấp của T1, cuộn 45, 78910.
Từ cuộn 78910 dòng điện được nắn sang DC bời diode D4, được lọc nhiễu và san phẳng điện áp bới L2 C6 C7, tạo ra điện áp đầu ra 5VDC.
Để điện áp ra ổn định cần có mạch phản hồi điện áp đầu ra. Ta quan sát mạch này như sau.
Điện áp đầu ra 5VDC này qua mạch cầu phân áp R6 R7 , trích điện áp trên R7 vào IC TL431 so sánh điện áp.
Sử dụng Opto PC817 để phản hồi sự thay đổi điện áp này như sau ( PC817 cũng là IC cách ly giữa mạch đầu ra và mạch công suất đầu vào )
Khi có hiện tượng thay đổi điện áp đầu ra, diode trong PC817 dẫn , tạo thông mạch và kích hoạt chân EU/EV từ đó điều chỉnh tần số đóng cắt Mosfet bên trong IC nguồn, điều chỉnh được điện áp đầu ra.
Các bạn có thể tham khảo bài viết chi tiết hơn tại Link này
